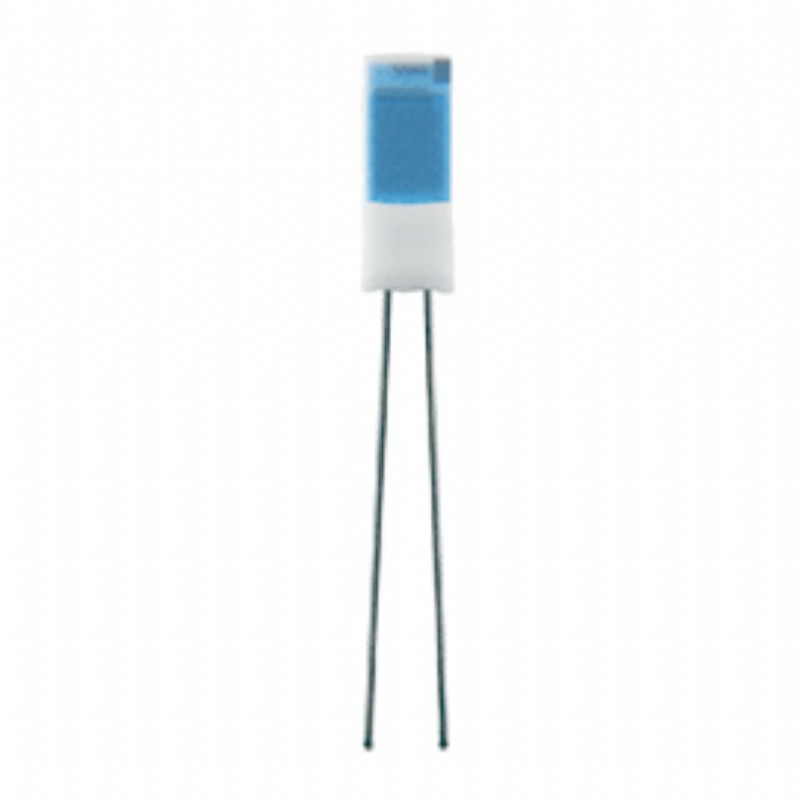

產品名稱 | 型號PCA/L | 型號PCA/S | 型號PCA/E | 型號PCA/M | 型號PCA/H |
數據單號 | 906121 | ||||
特性 | 多種款式選擇,適用于多種應用 | ||||
應用場合 | 測量和控制、供暖、空調和通風、工業電子產品、汽車制造業 | ||||
引線 | Ag 0.2x0.3mm | Pt-Ni 0.2mm | Ni 0.25mm | Pt-Ni 0.2mm | Pd 0.25mm |
測溫范圍 | -70-+250°C | -70-+400°C | -70-+500°C | -70-+550°C | -70-+600°C |
處理 | 軟焊接 | 壓接、焊接、硬焊 | 焊接 | ||
尺寸 |
2x2.5x1.3mm 2x5x1.3mm 2x10x1.3mm 4x5x1.3mm |
2x2.5x1.3mm 2x5x1.3mm 2x10x1.3mm 1.2x4x1.1mm |
1.5x2.5x1.0mm 2x2.5x1.3mm 2x5x1.3mm |
1.5x2.5x1.0mm 1.5x5x1.0mm 2x2.5x1.3mm 2x5x1.3mm 2x10x1.3mm 4x5x1.3mm |
2x10x1.3mm |
標稱值 | Pt100,Pt500,Pt1000 | Pt100,Pt500,Pt1000,Pt2000 | Pt100,Pt200,Pt1000 | Pt100,Pt200,Pt500,Pt1000 | Pt100,Pt500,Pt1000 |
標準 | IEC 60 751/EN 60 751 |
溫度系數 | α = 3.850 x 10-3°C-1 (between 0 and 100°C) |
溫度范圍 | -70 ... +400°C |
公差 | 溫度有效范圍等級1/3DIN B -50到200攝氏度 溫度有效范圍等級A -70到300攝氏度 溫度有效范圍等級B -70到400攝氏度 這些傳感器也符合“新”分類F0.1,F0.15和F0.3 |
測量電流/最大電流 | Pt100 推薦:1.0mA 最大7mA Pt500 推薦:0.7mA 最大3mA Pt1000 推薦:0.1mA 最大1mA Pt2000 推薦:0.1mA 最大1mA Pt5000 推薦:0.1mA 最大1mA |
操作條件 | 當用在潮濕環境或開發空氣中時薄膜式鉑電阻溫度傳感器必須被保護使用。 直接浸入流體中也是不允許的。用戶應該檢查條件優先使用這種傳感器。 也請查閱安裝說明書B90.6121.4"資料是關于薄膜式鉑電阻溫度傳感器的應用. |
連接線 | 這些溫度傳感器裝配的連接線是由鉑金包裹了鎳心做成的。這些連接線適合壓接, 平方安裝的個別線不會超過10牛頓。避免連接線的彎曲因為這將損壞材料和導致 也可以查閱點3”連接技術“在我們的安裝說明中。300毫米以內的長 焊接和銅焊連接。如需進一步裝配,避免橫向壓力負載對連接線的作用。保證水 電纜破壞。 連接線(單根)可以任意訂做。用銀和絕緣線做成的擴展線也可以任意選擇。然 而在這種情況下,要考慮到這可能導致應用的溫度受到限制。 |
測量點 | 特定的額定值涉及標準的連接線長度L1。測量值是從線的開路端2毫米的地方獲得。 電線長度的擴展可能導致電阻的改變這樣其結果公差等級不能得到滿足。 |
長期穩定性 | 最大.RO漂移0.05%/年(見數據單90.6000) |
低溫應用 | 考慮到在一定限度的額定值發生漂移和滯后效應,溫度測量也可以達到-200攝氏度。 |
絕緣電阻 | 在室溫下大于10MΩ |
防震設計 | 見EN60751,第4.4.2 |
自熱 | Δt = I 2 x R x E (見數據單90.6000) |
包裝 | 吸塑帶/袋 |
存儲 | 在它們的(標準)帶包裝,PCA/S型JUMO的溫度傳感器在正常環境條件下至少可以儲 存12個月。儲存在開放空氣或腐蝕以及高濕度介質中是不允許的。 |
RoHS認證 | 是 |
REACH認證 | 是 |
